10 کیلووات در مقابل. 12کیلووات خاموش-اینورترهای شبکه: متناسب با تاسیسات صنعتی شما

10 کیلووات در مقابل. 12کیلووات خاموش-اینورترهای شبکه: کدام یک برای تاسیسات صنعتی شما مناسب است؟

اینورترهای شبکه 10 کیلووات و 12 کیلووات خاموش{2}} را برای مصارف صنعتی مقایسه کنید. ظرفیت پیک موج، بارهای موتور، معماری ورودی DC و تاثیر LCOE را تجزیه و تحلیل کنید.

تأسیسات تولیدی صنعتی که خارج از شبکه- کار می کنند با خطرات عملیاتی شدید ناشی از وسایل الکترونیکی قدرت کم اندازه مواجه هستند. راه اندازی ناگهانی موتور القایی باعث افت ولتاژ خط، تنش های حرارتی، و خاموش شدن غیرمنتظره اینورتر می شود و خطوط تولید حیاتی را متوقف می کند. انتخاب بین 10 کیلووات و 12 کیلووات خاموش{6}}اینورتر شبکه به ندرت یک سوال در مورد وات پایه است. این یک مسئله جابجایی بار دینامیکی، فضای سر حرارتی، و طول عمر قطعات تحت تنش مداوم است. بزرگ‌کردن فقط 20% قابلیت اطمینان سیستم را با جلوگیری از سفرهای مزاحم ناشی از هجوم{9}ماشین‌آلات بالا و در عین حال حفظ پایداری ولتاژ با کیفیت شبکه{10}را بهبود می‌بخشد.

مکانیسم های اصلی

بارهای القایی مانند کمپرسورهای هوا، دوک‌های CNC و پمپ‌های هیدرولیک به جریان‌های راه‌اندازی بالا{0}}اغلب 300% تا 500% آمپراژ نامی عملیاتی خود برای 2 تا 5 ثانیه نیاز دارند. مدیریت این سنبله ها به توپولوژی های اینورتر تخصصی و اتلاف حرارتی هوشمند نیاز دارد.

ظرفیت پیک سرج و حمل بار موتور

یک اینورتر استاندارد 10 کیلوواتی خاموش{1}} معمولاً برای کمتر از 100 میلی‌ثانیه امتیاز اوج افزایش 200٪ (20 کیلووات) را ارائه می‌کند. تحت سوئیچینگ القایی سنگین، این پنجره زمانی باریک، ماژول‌های IGBT (ترانزیستور دوقطبی دروازه عایق) را در معرض نوسانات ولتاژ گذرا (تنش di÷dt) قرار می‌دهد که باعث ایجاد حفاظت در برابر جریان اضافه سخت‌افزاری می‌شود.

در مقابل، یک-خاموش 12 کیلوواتی با کارایی بالا-اینورتر شبکه دارای توپولوژی‌های بدون ترانسفورماتور سنگین-یا ترانسفورماتورهای مسی با فرکانس پایین- است که قادر به تحمل 200٪ موج (24 کیلووات) تا 5 ثانیه است. این مدت طولانی زمان لازم را برای مغناطیس شدن و تثبیت میدان های استاتور موتور بدون بی ثبات کردن ولتاژ باس AC فراهم می کند.

معماری ورودی DC و شارژ

مدیریت انرژی صنعتی به شدت به کانال‌های MPPT دوگانه (ردیابی نقطه توان حداکثر) متکی است که قادر به مدیریت ولتاژ آرایه PV بالا (تا 500 ولت DC) هستند. رشته های ولتاژ بالاتر تلفات مس را در طول کابل های طولانی از پشت بام کارخانه به حداقل می رساند:

معماری اینورتر 12 کیلو وات حداکثر جریان ورودی DC را پشتیبانی می کند (26A در هر کانال MPPT در مقابل{2}}A در واحدهای استاندارد 10 کیلووات). این به اپراتورهای تأسیسات اجازه می‌دهد تا ماژول‌های PV دو وجهی با وات بالا را در پیکربندی‌های موازی، به حداکثر رساندن نسبت DC به{{7} AC (حداکثر 1.5 برابر اندازه مستقیم DC) برای اطمینان از شارژ کامل باتری حتی در دوره‌های تابش کم- مستقر کنند.

استانداردهای صنعت و تاثیر بازگشت سرمایه

ارزیابی معماری‌های اینورتر 10 کیلووات و 12 کیلووات مستلزم مقایسه مشخصات سخت‌افزاری در برابر اثرات هزینه انرژی (LCOE) بلند مدت است.

تجزیه و تحلیل LCOE و بازپرداخت

انتخاب یک اینورتر 12 کیلوواتی نسبت به یک واحد 10 کیلوواتی، CAPEX الکترونیکی توان اولیه را تقریبا 12 تا 15% افزایش می‌دهد. با این حال، بهره برداری از یک واحد 10 کیلوواتی با استفاده مداوم 90 درصد، تخریب حرارتی خازن های الکترولیتی داخلی و پل های برق ماسفت را تسریع می کند و طول عمر تجهیزات را از 10 سال به کمتر از 6 سال کاهش می دهد.

در مقابل، اجرای یک واحد 12 کیلوواتی با ظرفیت 75 درصد، تنش حرارتی را کاهش می‌دهد و عمر سرویس را افزایش می‌دهد و در عین حال بارهای اوج دینامیکی را در خود جای می‌دهد. کاهش در زمان توقف تاسیسات، همراه با توان روزانه PV بالاتر (از طریق سقف ورودی PV 18 کیلووات)، یک LCOE کلی کمتر ($/kWh) را به همراه دارد و دوره بازپرداخت کامل سیستم را 14 ماه در یک پنجره عملیاتی 10 ساله کوتاه می‌کند.

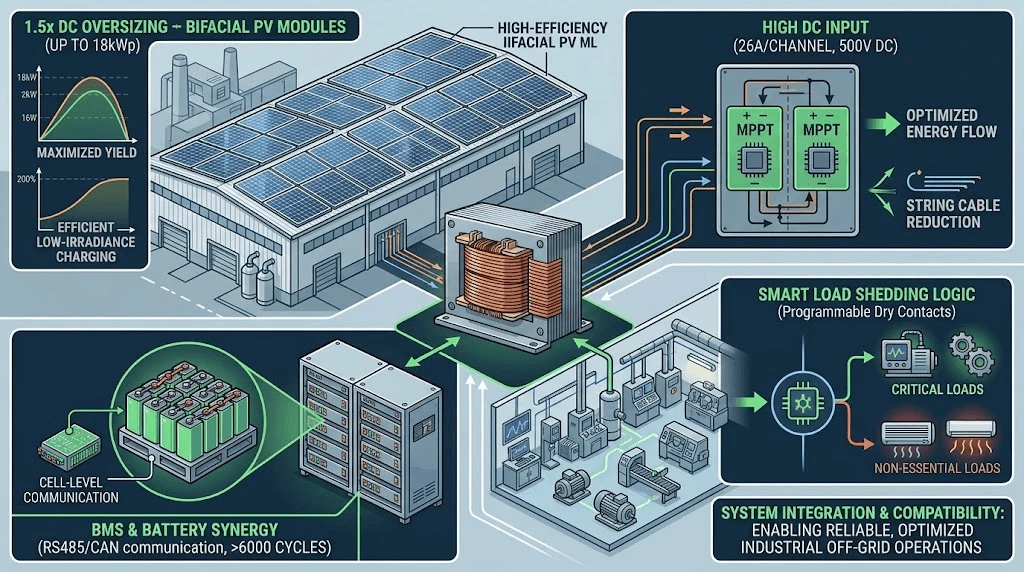

یکپارچه سازی و سازگاری سیستم

استقرار یک سیستم 12 کیلوواتی شبکه خاموش در یک مرکز تولیدی مستلزم سازگاری کامل بین تولید برق، نصب ساختاری، ذخیره انرژی و منطق اتوماسیون است.

انباشته شدن موازی و گسترش ریزشبکه

نیازهای برق صنعتی در طول زمان افزایش می یابد. اینورترهای شبکه پیشرفته 12 کیلوواتی، پروتکل‌های ارتباطی موازی CAN/RS485 را ادغام می‌کنند و تا 9 واحد را قادر می‌سازند به طور همزمان روی یک گذرگاه AC مشترک قرار بگیرند. این پیکربندی تا 108 کیلووات خروجی پیوسته را در پیکربندی‌های تک فاز یا سه فاز (400 ولت AC) بدون واحدهای کنترل خارجی ارائه می‌کند.

منطق کاهش بار هوشمند

برای محافظت از عملیات حیاتی در طول دوره‌های ابری طولانی، اینورترهای 12 کیلوواتی دارای خروجی‌های رله تماس خشک قابل برنامه‌ریزی هستند که به پارامترهای{1}}حالت شارژ- باتری (SoC) مرتبط هستند.

· اتوبوس بار اولیه:ماشین آلات حیاتی، امنیت و سیستم های کنترل اتوماسیون صنعتی را به طور مداوم نیرو می دهد.

·اتوبوس بار ثانویه (تخلیه بار):هنگامی که SoC بانک باتری به زیر 30% می‌رسد، به‌طور خودکار بارهای غیرضروری (مانند واحدهای HVAC، روشنایی کمکی) را قطع می‌کند.

BMS و هم افزایی باتری

Integrated RS485/CAN bus interfaces establish native communication with industrial lithium iron phosphate (LiFePO4) rack batteries. Real-time telemetry synchronization adjusts charge voltage limits based on cell temperature, preventing thermal runaway and maximizing battery cycle life (>6000 چرخه در 80% DoD).

کنترل کیفیت و انطباق جهانی

هر واحدی که برای توزیع تجاری تولید می‌شود، تحت پروتکل‌های آزمایش کارخانه‌ای دقیق قرار می‌گیرد تا از عملکرد پایدار در محیط‌های عملیاتی سخت اطمینان حاصل شود:

سه مرحله- EL (الکترولومینسانس) و تست مدار:بازرسی نوری خودکار PCBهای داخلی قبل از لحیم کاری و اجزای برق تحت فشار اوج بار.

سوختن-در تست حرارتی:آزمایش استقامت حرارتی 100% کامل در داخل محفظه‌های دمای بالا (50 درجه) به مدت 48 ساعت قبل از بسته‌بندی.

مقاومت در برابر غبار نمک و رطوبت:مجموعه‌های PCB با روکش منطبق که برای مقاومت در برابر رطوبت بالا و پاشش نمک خورنده در مناطق صنعتی ساحلی طراحی شده‌اند.

گواهینامه ها:مطابقت کامل با استانداردهای IEC/EN 62109-1، IEC/EN 62109-2 (ایمنی اینورتر)، UN38.3 (ایمنی حمل و نقل) و CE/RoHS برای دسترسی به بازار جهانی.

سوالات متداول

س: چگونه اینورتر 12 کیلوواتی پایداری ولتاژ را در محیط های کارخانه ای ساحلی یا بسیار خورنده حفظ می کند؟

پاسخ: واحدهایی که برای محیط‌های صنعتی خشن طراحی شده‌اند دارای جایگاه‌های الکترونیکی مهر و موم شده با استاندارد IP54 و PCB‌های داخلی هستند که با پوشش‌های منسجم سنگین (بر اساس اکریلیک یا سیلیکون{4}}) محافظت می‌شوند. اتلاف گرما از طریق هیت سینک های آلومینیومی خارجی ایزوله و فن های خنک کننده دو بلبرینگ{5}} مدیریت می شود که هوای خورنده محیط را از اجزای حساس نصب شده روی سطح دور نگه می دارد.

س: استانداردهای حمل و نقل و حفاظت فیزیکی برای صادرات اینورترهای صنعتی با حجم بالا چیست؟

پاسخ: محموله‌های تجاری از جعبه‌های چوبی سنگین-سازمان ملل متحد-با شوک داخلی{2}}جذب بلوک‌های فوم EVA استفاده می‌کنند. ورود رطوبت در حین حمل و نقل دریایی از طریق کیسه‌های ضد{5}ایستاتیک ESD خلاء مهر و موم شده حاوی بسته‌های خشک‌کننده صنعتی-، مطابق با استانداردهای آزمایش حمل و نقل ISTA 3E، کاهش می‌یابد.

س: زمان و محدودیت مهندسی برای سفارشی سازی سخت افزار OEM/ODM چیست؟

A: نام تجاری OEM استاندارد، پارامترهای سفت‌افزار سفارشی (مانند تغییر منطق تماس خشک یا پروتکل‌های سفارشی BMS)، و رنگ‌های اختصاصی محفظه به 3{4}}هفته زمان نیاز دارند. اصلاحات سخت‌افزاری ساختاری، از جمله طرح‌بندی شینه‌های سفارشی یا محدوده‌های تخصصی ولتاژ ورودی، به یک چرخه توسعه ۶ تا ۸ هفته‌ای، از جمله اعتبارسنجی مهندسی و تأیید مجدد ایمنی نیاز دارند.

برای طرح سفارشی سیستم PV 5MW و قیمت دقیق BOM ظرف 48 ساعت با تیم مهندسی ما تماس بگیرید.
